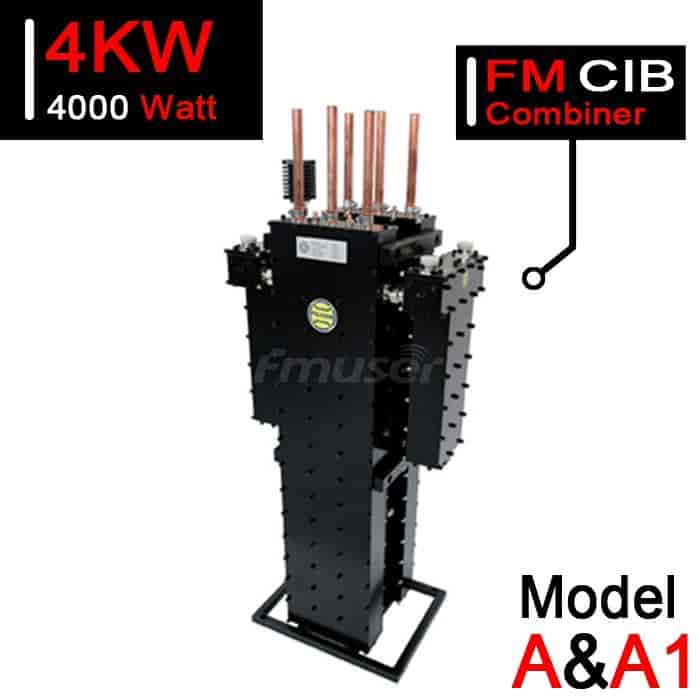

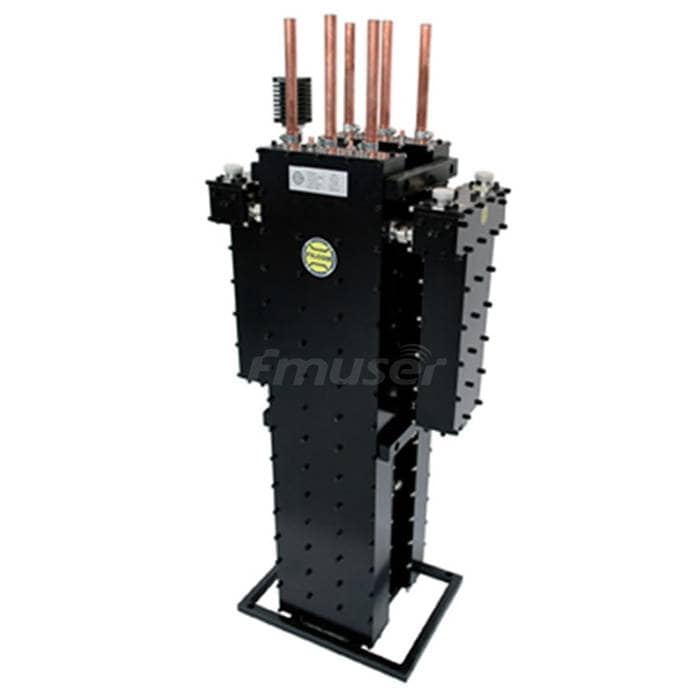

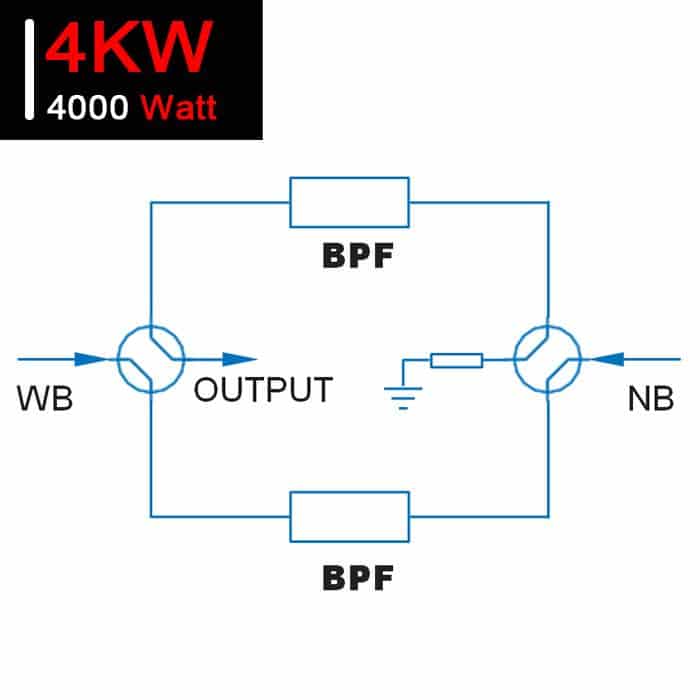

87-108 MHz 4kW Compact TX RX Systems Duplexer RF Channel Combiner með 3 eða 4 holrúmum og 7-16 DIN inntaki fyrir FM útsendingar

Helstu eiginleikar

• Kopar, silfurhúðað kopar og hágæða álblendi
• 3-hola eða 4-hola síur
• Lítið innsetningartap og VSWR
• Mikil einangrun
• Hönnun
• Þægilegt fyrir fjöltíðni samþættingu
• Óþarfi aflgetu hönnun
• Lítil hitahækkun, einföld uppbygging
• Sérsniðin hönnun, fjölbygging og kraftsamsetning

Hágæða sendisameiningar Einnig á lager

Starpoint (útibúið) FM samsettar allt að 20kW:

• 7-16 DIN 1kW 4 Cavity Starpoint FM sendandi tengibúnaður
• 1kW 1 5/8" 2 Cav. N-Channel FM Starpoint Combiner
• 7-16 DIN 3kW greinótt gerð FM samblandari með 3 eða 4 holrúmum
• 6kW Starpoint FM samblandari með 1 5/8" inntaki og 3/4 holrúmum
• 10kW 3 eða 4 hola Starpoint FM sendir með 1 5/8" inntaki
• 2-vegur 3 1/8" 20kW Starpoint FM sendir með 3 eða 4 holrúmum

Balanced (CIB) FM Combiners Up tp 120kW:

• 4kW RF Channel Combiner með 3 eða 4 holrúmum og 7-16 DIN inntak
• 4 cavity 15kW FM sendandi tengibúnaður með 1 5/8" inntaki
• 15kW FM Combiner 3 eða 4 Cavity með 1 5/8" inntak
• 40kW Compact RF Power Combiner með 3 1/8"
• 50kW 3/4 Cavities FM sendandi tengibúnaður með 3 1/8" inntaki
• 70kW/120 kW Balanced CIB FM Combiner

Ertu að leita að fleiri sendisamsetningum fyrir útvarpsstöðina þína? Athugaðu þessar!

FM sameinar	VHF tengitæki	UHF blöndunartæki	L hljómsveitarsamsetningar

• 4kW FM CIB blandari x 1PCS

Vinsamlegast hafðu samband við okkur til að fá frekari upplýsingar

▲ Til baka í efni ▲

Tvær ástæður fyrir því að RF Combiner er notaður

Skortur á frábærum stöðum

Eftir því sem íbúar flytjast til úthverfanna hefur orðið æskilegra að reisa stórar útvarpsstöðvar sem geta náð til þessara fjölmennu svæða frá miðlægari stöðum. Auðvitað hafa þessir frábæru staðir orðið verðmætari og því er skynsamlegt að nýta hverja staðsetningu til hins ýtrasta. Þetta er best gert með því að deila sendisíðu og sameiginlegu loftneti á milli nokkurra notenda. Til að ná þessu notar útvarpsiðnaðurinn blöndunartæki af ýmsum gerðum og stærðum. Til dæmis, í San Francisco (Mt. Sutro), Toronto (CN Tower), Montreal (Mt. Royal), New York City (Empire State Building) og Chicago (John Hancock og Sears Buildings), háa turna eða turna á skýjakljúfum hafa verið notaðar til að þétta eins marga útvarpsaðstöðu og hægt er, þar á meðal VHF-sjónvarp, UHF-sjónvarp, FM og landfarsímskiptaþjónustu. Þessi nálgun hefur reynst mjög áhrifarík, ekki aðeins að nota fasteignir á hagkvæman hátt heldur einnig dreifa turnkostnaðinum á marga notendur.

Eignarhald samstæðu á FM stöðvum á markaði hefur leitt til fjölgunar samsettra stöðva. Og með innleiðingu DTV kerfa er verið að neyða FM stöðvar til að hætta núverandi turnum, sem gerir það enn brýnna að þær deili turnplássi, sem eykur eftirspurn eftir sameinuðum kerfum.

Kröfur frá FCC einangrun

Þegar fleiri en eitt merki er útvarpað yfir einu loftneti, verður að sameina merkin á þann hátt að engin möguleiki sé á því að merki endurspeglist inn í sendi hvers annars. Sé það ekki gert myndi millimótunarafurðir verða framleiddar á lokamagnarstigum sendanna og útvarpað yfir loftnetið. Þessar millimótunarvörur eru almennt nefndar „sporar“. Spurningar sem myndast á milli FM stöðva geta komið fram ekki aðeins á FM bandinu heldur einnig innan lágbands VHF rásanna og fyrir ofan FM bandið sem veldur truflunum á flugsviðinu. Að auki, FCC regla 73.317(d) tilgreinir að straumar sem eru meira en G00 kHz, fjarlægðir frá burðarberanum, verði að dempa undir burðartíðni um 80 dB eða um 43 + 10log10 (afl í vöttum) dB, hvort sem er minna. Í reynd verða stöðvar sem nota sendandi afköst sem eru 5 kW eða meira venjulega að uppfylla 80 dB kröfuna, en stöðvar sem keyra lægri TPO (sendarafköst) falla undir reikniaðferðina.

Reynslan hefur sýnt að til að koma í veg fyrir spora þarf hvern sendandi að vera einangraður frá öllum öðrum í kerfinu með að lágmarki 40 dB, með 4G til 50 dB sem tryggir að farið sé að reglum. Spurningadeyfing er náð með blöndu af snúningstapi sendis og síunar. Snúningstap er eðlislægt því hvernig sporar verða til í sendinum. Þetta tap er venjulega á G-13 dB sviðinu fyrir senda af túpugerð, en 15-25 dB er dæmigert fyrir solid-state einingar. Ótíðnimerki er deyft um 40 dB þegar það fer í gegnum bandpass síur samsetningareiningarinnar í átt að sendinum með sporinu sem það myndar og fer út úr sendinum um G-25 dB til viðbótar undir því stigi sem merkið fór inn í. Þessi spori er síðan deyfður um 40 dB þegar hann fer aftur í gegnum bandpass síurnar. Niðurstaðan er ördeyfing upp á að minnsta kosti 80 dB, með 100 dB eða meira mögulegt.

Í heiminum í dag er sameiningin orðin mikilvægur hluti af útsendingarkeðjunni. Það er mikilvægt að gera sér grein fyrir tæknilegum og flóknum hætti. Samkvæmt kostum og göllum samsetningar þarf kerfishönnuður að velja sértæk forrit. Rétt uppsettar og réttar stillisamstæður senda merki þitt til áhorfenda sem hafa dvalið langt og óviðeigandi notkun krossa getur leitt til endurkasts, sem leiðir til slæmrar heilsu sendisins.

▲ Til baka í efni ▲

Af hverju RF-samsetningartækið mitt hættir að virka

Eftir margra ára samfellda prófanir af tækniteymi FMUSER, komumst við að því að algenga gallinn við multiplexerinn er að frásogsviðnámið er útbrunnið.

Í sumum slæmu veðri (eins og þrumuveðri) er fóðrunarkerfi blöndunartækisins viðkvæmara fyrir áhrifum eldinga. Á þessum tíma er RF blöndunartækið fyrir þrumum, það gæti hætt að virka ásamt því að margir greinarfóðrarar brenna út. Nokkrir sendir geta haft of mikla endurkast og mikið spennufall og frásogsviðnámið getur einnig brunnið út. Áhrifaríkasta lausnin er að skipta um frásogsviðnám.

Það er athyglisvert að það eru mismunandi ástæður til að útskýra hvers vegna RF-samblandari þinn hættir að virka, sem krefst þess að RF tæknimenn meðhöndla það á annan hátt og fjarlægja bilunina. Gefðu gaum þegar fóðrari bilar eða endurspeglun sendisins eykst. Vinsamlega athugaðu hvort RF-samsetningin hafi óeðlilega hitahækkun og hvort frásogshleðsluþolið sé eðlilegt.

▲ Til baka í efni ▲

Fjórar aukaástæður til að útskýra hvers vegna RF Combiner þinn hættir að virka

Við reglubundið viðhald komumst við einnig að því að frásogsviðnámið var skemmt og viðnámsgildið varð stærra. Í miðju verkinu fundum við hvorki að sendirinn endurspeglaði of mikið né lækkaði háspennu og VSWR loftnetsmattara var líka eðlilegt. Þetta hefur gerst nokkrum sinnum. Eftir vandlega greiningu er talið að ástæðurnar geti verið margvíslegar. Niðurstaðan er sem hér segir.

1. Ef loftnetsfóðrari er óeðlilegur mun það hafa áhrif á virkni RF-samsetningarbúnaðarins. Til dæmis getur einangrunarviðnám aðalfóðrarans orðið minni; Slæmt veður eins og rigning og snjór mun leiða til tafarlausrar skammhlaups, opinnar hringrásar og verra standbylgjuhlutfalls í loftnetið, allir þessir þættir munu láta orku endurkastast.
2. Vísitalan á RF-samskiptabúnaðinum verður verri, einangrun 3dB stefnutengisins verður lítil og bandpassasían verður breið. Samkvæmt almennu meginreglunni vitum við að það verður einhver leki á einangrunarenda 3dB stefnutengisins og það er ómögulegt fyrir bandpass síuna að endurspegla utanbandsmerkið alveg. Þegar krafturinn til einangrunarendans er svo mikill að hann fer yfir nafnafli frásogsálagsins mun hitastig frásogsálagsins hækka og brenna út að lokum.
3. Ef mótunin er of stór, verður bandbreidd RF merkisins stærri og krafturinn sem lekur til gleypniviðnámsins eykst. Sendiörvunin er almennt ekki takmörkuð og snemma mótunarkerfið er oft meira en 130%.
4. Eitthvað afl mun flytjast yfir á gleypið álag vegna ómunatíðnisjöfnunar bandrásarsíunnar, burðartíðnisjöfnunar sendisins, ósamræmis viðnáms milli RF-samsetningar og loftnets o.s.frv.

Ráð frá FMUSER: skemmdir á frásogsviðnáminu geta stafað af einni eða fleiri ástæðum. Ef frásogsviðnáminu er ekki skipt út í tíma mun krafturinn sem frásogsviðnámið ber endurspeglast í sendinum, sem mun valda meiri skaða.

▲ Til baka í efni ▲

Hvað er margföldun og hvernig það virkar

The Passageway of Multiplexing RF Merki - RF Multiplexer

Multiplexer er tæki sem gerir kleift að beina stafrænum upplýsingum frá nokkrum aðilum á eina línu til að senda á einn áfangastað. Afmultiplexer gerir öfuga aðgerð margföldunar. Það tekur stafrænar upplýsingar úr einni línu og dreifir þeim til ákveðins fjölda úttakslína.

Margföldun er ferlið við að senda upplýsingar frá fleiri en einum uppsprettu til eins merkis með sameiginlegum miðlum. Í hvaða samskiptakerfi sem er annaðhvort stafrænt eða hliðrænt þurfum við samskiptarás til að senda. Þessi rás getur verið þráðlaus eða þráðlaus hlekkur. Það er ekki raunhæft að úthluta einstökum rásum fyrir hvern notanda.

Þess vegna er hópur merkja settur saman og sendur yfir sameiginlega rás. Til þess notum við multiplexara. Við getum margfaldað uppgerð eða stafræn merki. Ef hliðrænt merki er margfaldað er þessi tegund af margfaldari kölluð hliðræn margfaldari. Ef stafræna merkið er margfaldað er þessi tegund margfaldari kallaður stafrænn margfaldari.

Af hverju er RF Multiplexer mikilvægur?

Við getum flutt mikinn fjölda merkja á einn miðil. Rásin getur verið efnislegur miðill eins og skaftstrengur, málmleiðari eða þráðlaus hlekkur og þarf að vinna úr mörgum merkjum einu sinni.

Þess vegna er hægt að lækka flutningskostnað. Jafnvel þótt sendingin eigi sér stað á sömu rás, þá þurfa þau ekki endilega að gerast á sama tíma. Venjulega er margföldun tækni þar sem mörg skilaboðamerki eru sameinuð í samsett merki þannig að hægt sé að senda þessi skilaboðamerki á sameiginlegu rásina.

Til að senda ýmis merki á sömu rás þarf að aðskilja merkið til að koma í veg fyrir truflun á milli þeirra og þá geta þeir auðveldlega aðskilið þau í móttökuendanum.
